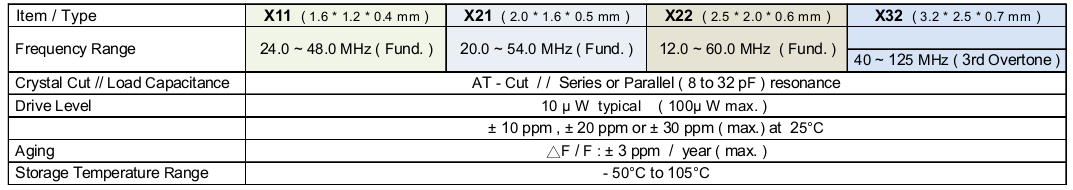

- 規格型號：51250139
- 頻率：24-48MHz 20-54MHz 12-60MHz 8-54MHz 40-125MHz
- 尺寸：1.6 * 1.2 * 0.4 mm 2.0 * 1.6 * 0.5 mm 2.5 * 2.0 * 0.6 mm 3.2 * 2.5 * 0.7 mm
- 產品描述：3225mm晶體2520mm，2016mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無...

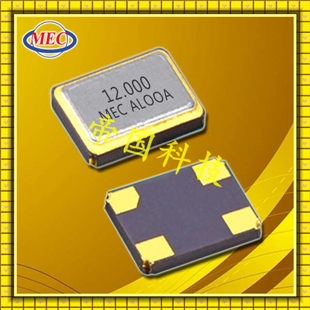

MERCURY晶振,貼片晶振,X11 X21 X22 X32晶振,無源晶振
MERCURY晶振,貼片晶振,X11 X21 X22 X32晶振,無源晶振，引線型壓電石英晶體采用全新自動生產設備，嚴格的對每顆晶體各項參數指標檢測把關，比如電阻的測量技術：引進一批先進的檢測儀器，準確度達到±1ppm（國標標準）。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。如下方面都會對測量結果帶來影響引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/U石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
MERCURY電子實業有限公司成立于40多年前，1973年成為臺灣首家石英晶體頻率控制 產品制造商。
作為水晶行業的先驅，瑪居禮通過研發許多新型尖端產品，不斷滿足市場需求。這些高精度產品中的許多都符合非常嚴格和精確的規格，并且它們也可用于微型表面貼裝封裝。頻率范圍從 低KHz到800MHz。
質量在瑪居禮是首屈一指的，確保每批MERCURY晶振產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。
質量在瑪居禮是首屈一指的，確保每批MERCURY晶振產品都能滿足從空間技術，電信到消費電子產品等各種應用所需的標準。
水星致力于保持高質量 標準通過不斷改進他們的制造技術并保持他們的新產品開發MERCURY晶振,貼片晶振,X11 X21 X22 X32晶振,無源晶振。
瑪居禮電子工業股份有限公司---臺灣臺北
瑪居禮電子工業股份有限公司---臺灣臺北
.jpg)
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
7-2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

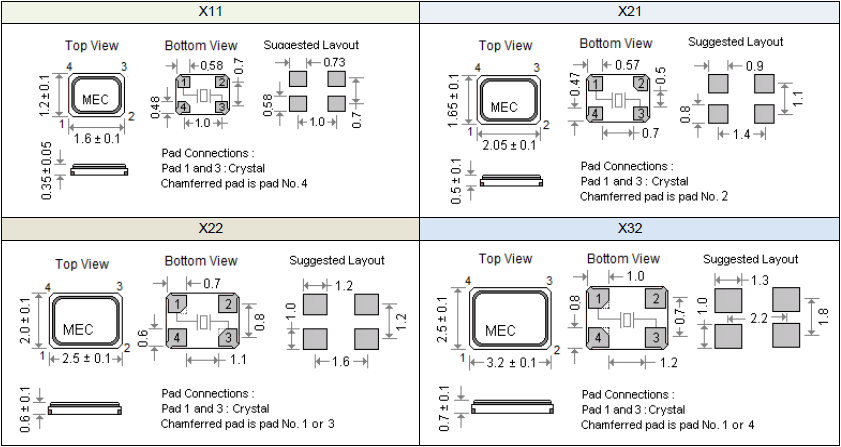

(2) 晶振生產廠家在設計時請參考相應的推薦封裝MERCURY晶振,貼片晶振,X11 X21 X22 X32晶振,無源晶振。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 無源晶體請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
保方針(2).jpg)
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，石英晶體諧振器溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。
對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的四腳無源貼片晶振產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對小型無源晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求MERCURY晶振,貼片晶振,X11 X21 X22 X32晶振,無源晶振。
對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的四腳無源貼片晶振產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對小型無源晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求MERCURY晶振,貼片晶振,X11 X21 X22 X32晶振,無源晶振。
